成都搭建閣樓,鋼結構工程 家裝鋼結構閣樓設計安裝 家庭鋼結構閣樓常見的類型有:鋼木結構、鋼混結構、全鋼結構,這里主要先容全鋼結構閣樓的用料選擇和施工流程。
一、鋼木結構:套內跨度一般在4000mm以內的
1、一般主材采用120mm工字鋼做主梁,40mm×80方鋼做圈梁,50mm×50mm∠鋼為輔材施工制作;施工耗材:直徑12mm、14mm化學錨栓,14mm膨脹螺絲,J422GB大橋焊條;工字鋼的鋼結構制作:首先要確定閣樓上鋪什么板材(大芯板、集成材、松木板、刨花板、等)如大芯板(尺寸:1220mm×2440mm):制作時首先固定槽鋼圈梁,電錘沖擊鉆鉆出孔后,植入化學錨栓、待充分凝固后、安裝槽鋼,然后根據鋼結構的異形連接切掉上下鋼片插接于槽鋼中、丈量主梁尺寸,做到一梁一丈量,搭接工字鋼主梁,節點實行360°焊接,間距中到中為610mm,大芯板至2440mm位置,接頭另起搭在工字鋼中上,∠鋼分割尺寸610mm×610mm連接 時同樣也是根據異性連接進行切口安接、接頭位置搭在∠鋼中上;此結構安裝完畢后,從地面仰視看不到接頭,整體鋼架平均達到受力的作用;當然,詳細板材詳細設計施工,不論哪一種板材鋪層,必需要搭接在鋼架中,便于鋼結構的承重、受力;
2、100mm槽鋼,100mm×100mm方管制作;施工流程同于工字鋼施工,板材鋪接時一定要鋪到方管中;
3、屋內空間跨度大于4000mm的,要考慮采用140mm、160mm、180mm、工字鋼制作了,目的是防止施工完后產生的顫、沉變形現象,詳細情況要參考房屋結構后而定;
4、此結構長處:施工速度快、閣樓自重輕,墻體受力不大;缺點:易變性,不隔音;
用途:可作儲物間、茶室、書房等
二、鋼混結構:選材主料是工字鋼、方鋼、輔料角鋼、方鋼;施工解析基本等同于鋼木結構閣樓的施工流程。本結構一般分兩種款式:

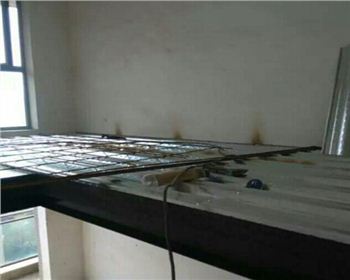

1、工字鋼做主梁平接,角鋼為輔梁強筋連接主梁,工字鋼的分割也是按照壓型鋼板(又稱樓板瓦有0、8mm、1、0mm、1、2mm厚度不一樣)的尺寸而定的,搭接時讓工字鋼承載鋼板一半或過于工字鋼從而使工字鋼承重起主導作用。鋼架搭接好后、上浮壓型鋼板,焊接與鋼架上,上面編織螺紋鋼網架(根據混凝土結構施工要求)
直徑10mm、12mm的螺紋鋼,用鋼筋施工專用綁絲扎接,最后澆注輕體材料(陶粒)水泥沙子配比攪拌,水泥:沙子:陶粒比例為:1:2:3。
2、另一種就是壓型鋼板至于工字鋼中,焊接與輔梁(輔梁一般80mm槽鋼;鋼架跨度大的、主梁間距大,120mm工字鋼做輔梁)上,做完后與鋼架水平,鋼筋網架至于鋼架中,鋼板上,最后澆注;
以上鋼混結構施工兩種方案區別在于:前者總層高夠高可以實行;后者由于層高限制故使用此方案;兩者做完后的高度差100mm;這也是此結構施工中很樞紐的一個因素。
3、此結構長處:隔音不易變形,閣樓上可做衛生間、防水效果好;缺點:自重較重,墻體受力較大;
三、全鋼結構:顧名思義就是鋼結構上焊接鋼板(花紋板、平板、)施工工藝與前面兩種相似,注:此結構一般用于商鋪貨物存放,貨架使用,室內家居很少采用。
1、工字鋼做主梁平接,角鋼為輔梁強筋連接主梁,工字鋼的分割也是按照壓型鋼板(又稱樓板瓦有0、8mm、1、0mm、1、2mm厚度不一樣)的尺寸而定的,搭接時讓工字鋼承載鋼板一半或過于工字鋼從而使工字鋼承重起主導作用。鋼架搭接好后、上浮壓型鋼板,焊接與鋼架上,上面編織螺紋鋼網架(根據混凝土結構施工要求)
直徑10mm、12mm的螺紋鋼,用鋼筋施工專用綁絲扎接,最后澆注輕體材料(陶粒)水泥沙子配比攪拌,水泥:沙子:陶粒比例為:1:2:3。
2、另一種就是壓型鋼板至于工字鋼中,焊接與輔梁(輔梁一般80mm槽鋼;鋼架跨度大的、主梁間距大,120mm工字鋼做輔梁)上,做完后與鋼架水平,鋼筋網架至于鋼架中,鋼板上,最后澆注;
以上鋼混結構施工兩種方案區別在于:前者總層高夠高可以實行;后者由于層高限制故使用此方案;兩者做完后的高度差100mm;這也是此結構施工中很樞紐的一個因素。
3、此結構長處:隔音不易變形,閣樓上可做衛生間、防水效果好;缺點:自重較重,墻體受力較大;
三、全鋼結構:顧名思義就是鋼結構上焊接鋼板(花紋板、平板、)施工工藝與前面兩種相似,注:此結構一般用于商鋪貨物存放,貨架使用,室內家居很少采用;
閣樓施工主輔材組合表:
1、跨度小于3000mm:工字鋼100mm+槽鋼100mm+角鋼50mm*50mm*5mm(化學錨栓直徑16mm)
跨度大于3000mm:
1)工字鋼120mm+槽鋼120mm+角鋼50mm*50mm*5mm(化學錨栓直徑16mm)
2)工字鋼140mm+槽鋼140mm+角鋼50mm*50mm*5mm(化學錨栓直徑16mm)
3)工字鋼160mm+槽鋼160mm+角鋼50mm*50mm*5mm(化學錨栓直徑16mm)
4)工字鋼180mm+預埋鋼板10mm厚+化學錨栓直徑18mm+角鋼63mm*63mm*6mm、
5)工字鋼200mm+預埋鋼板12mm厚+化學錨栓直徑20mm+角鋼63mm*63mm*6mm、
6)工字鋼250mm+預埋鋼板15mm厚+化學錨栓直徑22mm+角鋼63mm*63mm*6mm、
除此之外,還有H型鋼制作工藝組合:
詳細H型鋼截面先容:
1、100mm*200mmH型鋼+角鋼63mm*63mm*6mm+預埋鋼板10mm+18mm化學錨栓
2、125mm*250mmH型鋼+角鋼63mm*63mm*6mm+預埋鋼板10mm+18mm化學錨栓
3、150mm*150mmH型鋼+角鋼63mm*63mm*6mm+預埋鋼板10mm+18mm化學錨栓
跨度大的,根據丈量數據詳細分析用料,選材,核實墻體承重能力,來計算設計鋼材的尺度。
以上先容成都搭建閣樓數據表中均采用GB鋼材施工,所有連接處均采用插鉚焊接法,滿焊施工,工藝嚴謹,專業焊工,百年大計、質量為先、價格不是主要,質量才最樞紐,竭誠為您提供更優質的服務。
